Elektrická výbava I. - schéma instalace
| Jednou za čas se stane, že něco z elektrických spotřebičů nechce fungovat tak jak by mělo a pak nezbývá než najít ten správný napájecí drát. A abych ulehčil práci ostatním majitelům Cortin, uvádím první část článku o elektrické výbavě. V podstatě by se zapojení nemělo příliš lišit od instalace v Taunusech, i když jsou uvedená schémata z prvních modelů Cortin v letech 1970 a 1971. | |

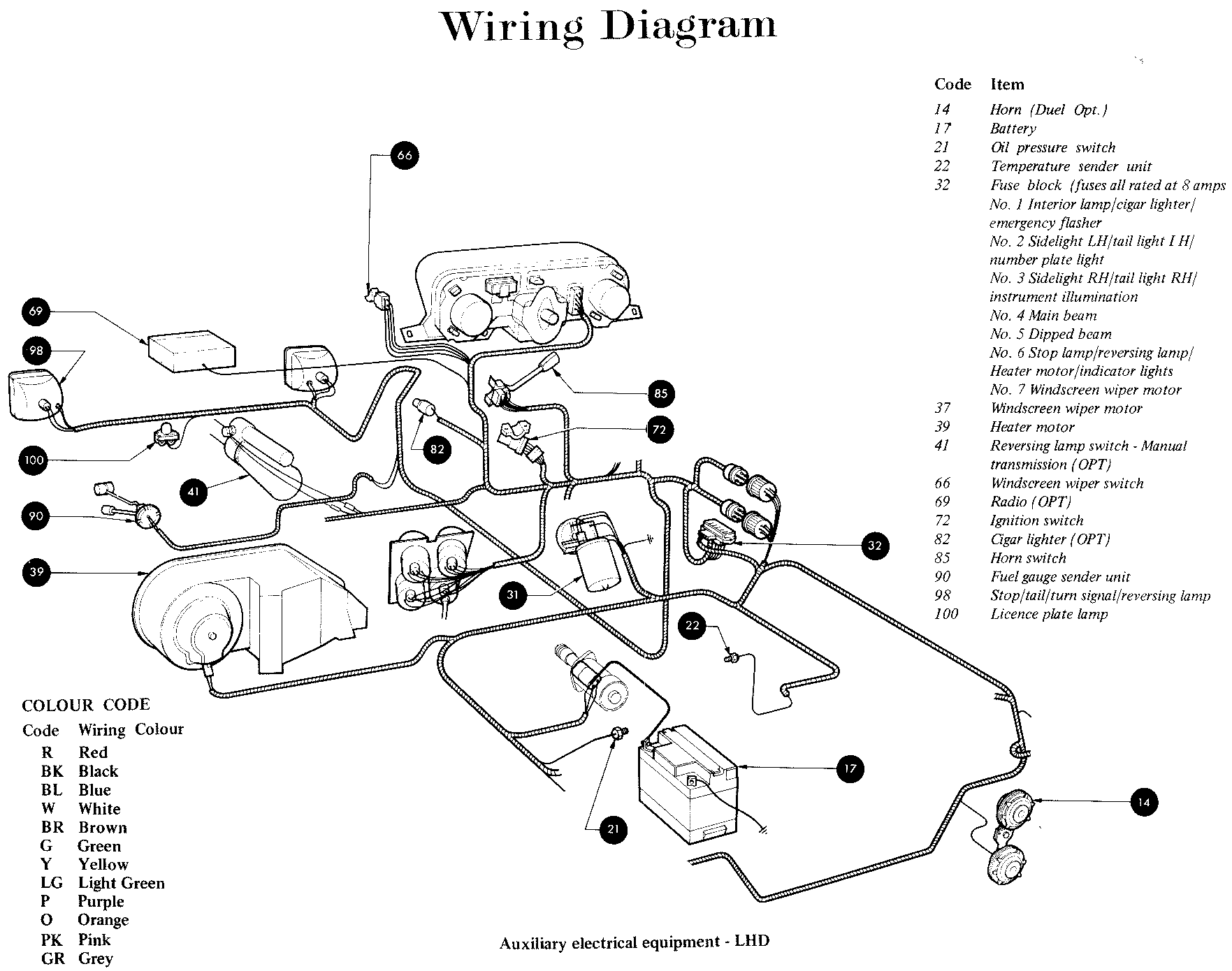

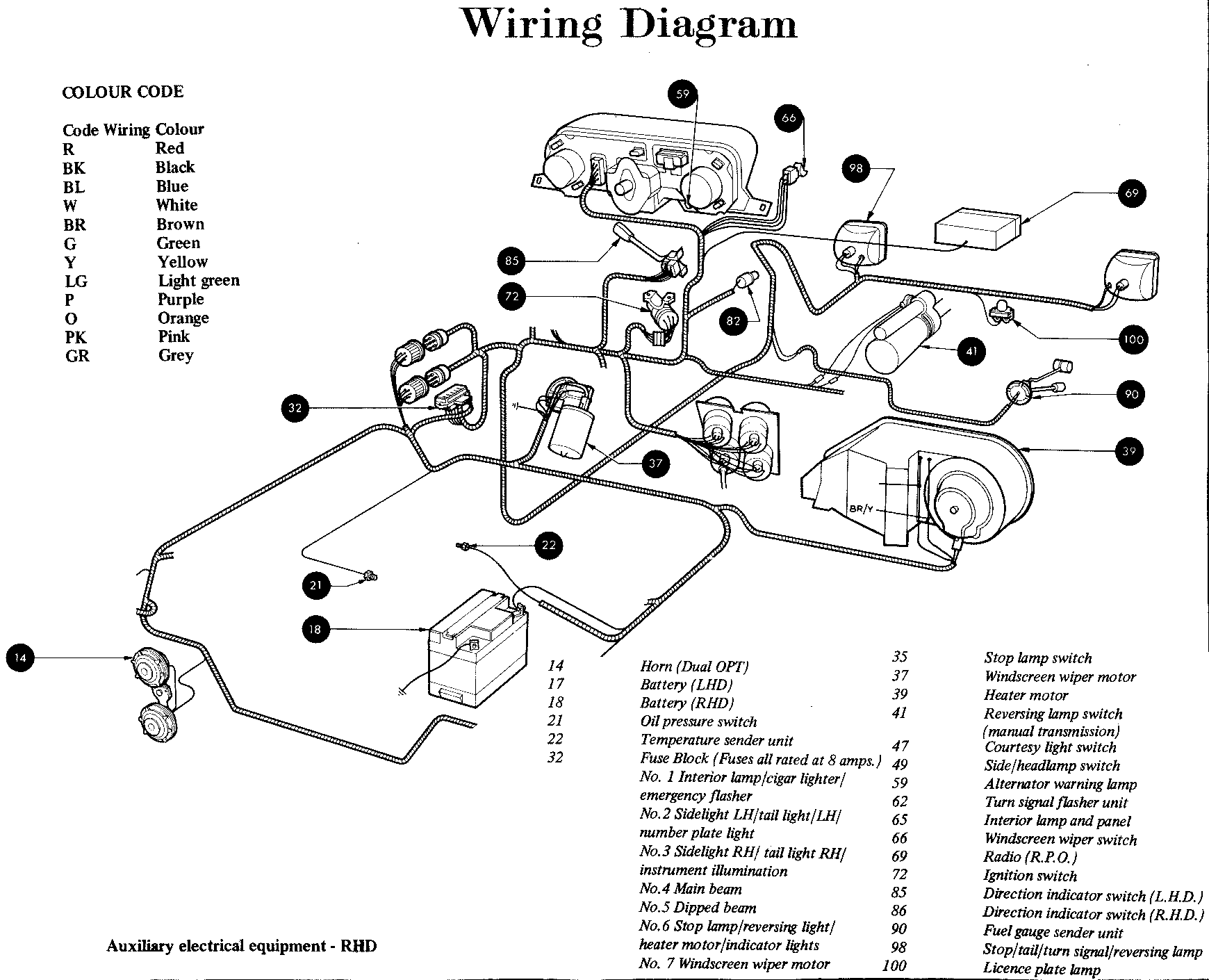

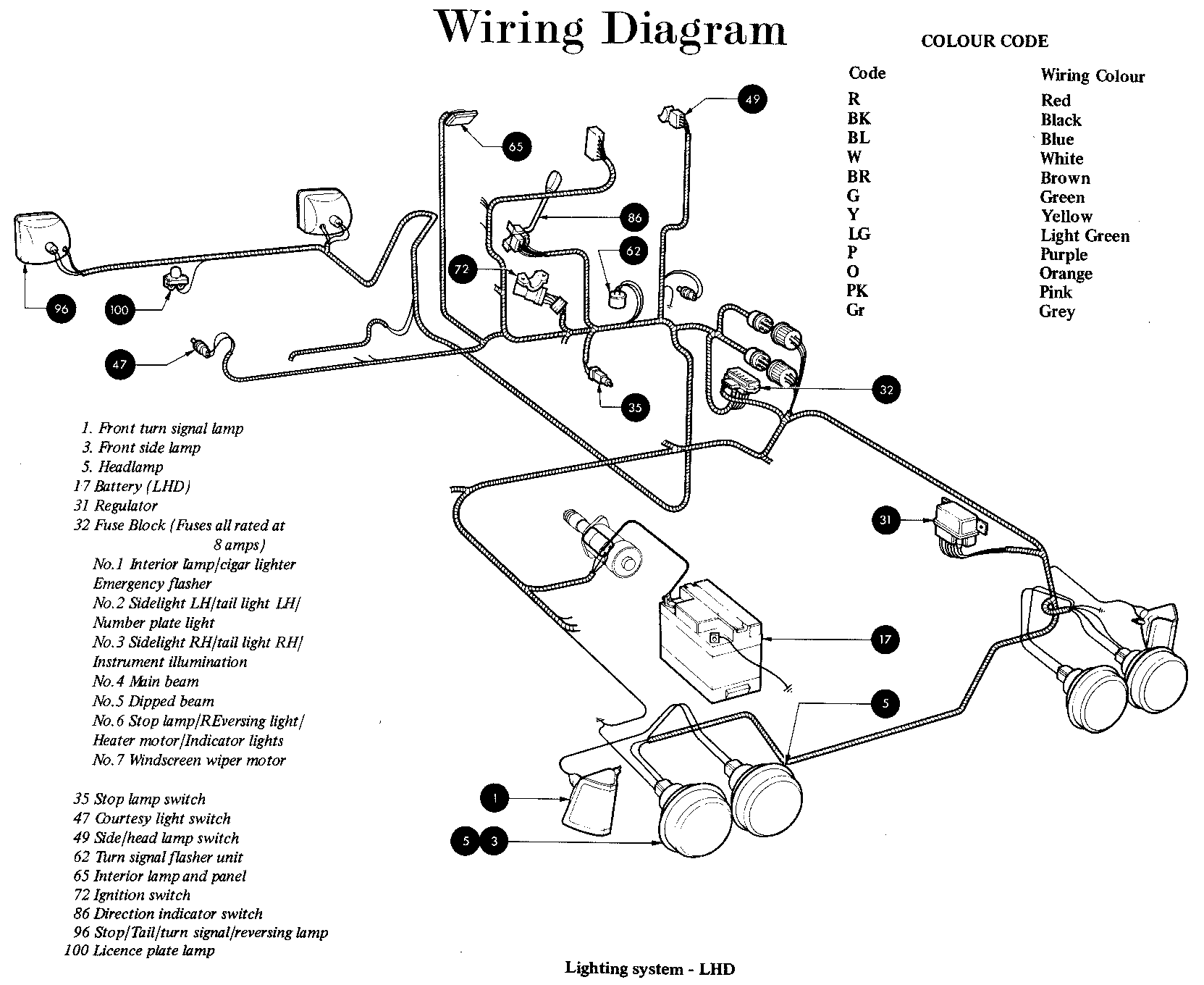

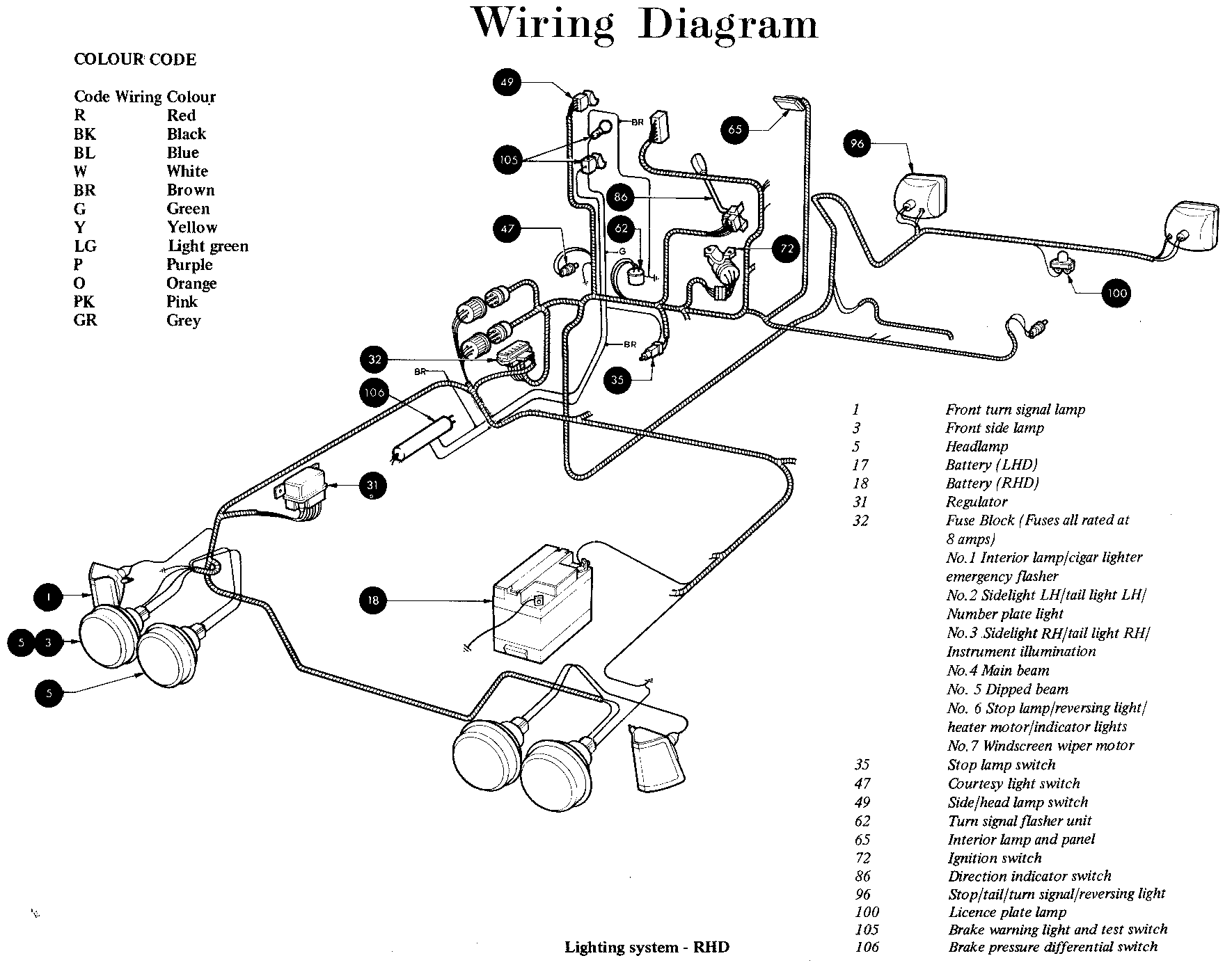

| Schémata jsou v rozlišení přibližně 1700x1400 (obrázky nemají skutečnou velikost, po uložení si je můžete prohlédnout v plné kráse). První dvě jsou pro variantu s řízením vpravo a další dvě pro u nás obvyklou variantu s řízením vlevo. Poslední obrázek ukazuje detailní zapojení konektorů.
| |
| |
| |
| |
| |
| |

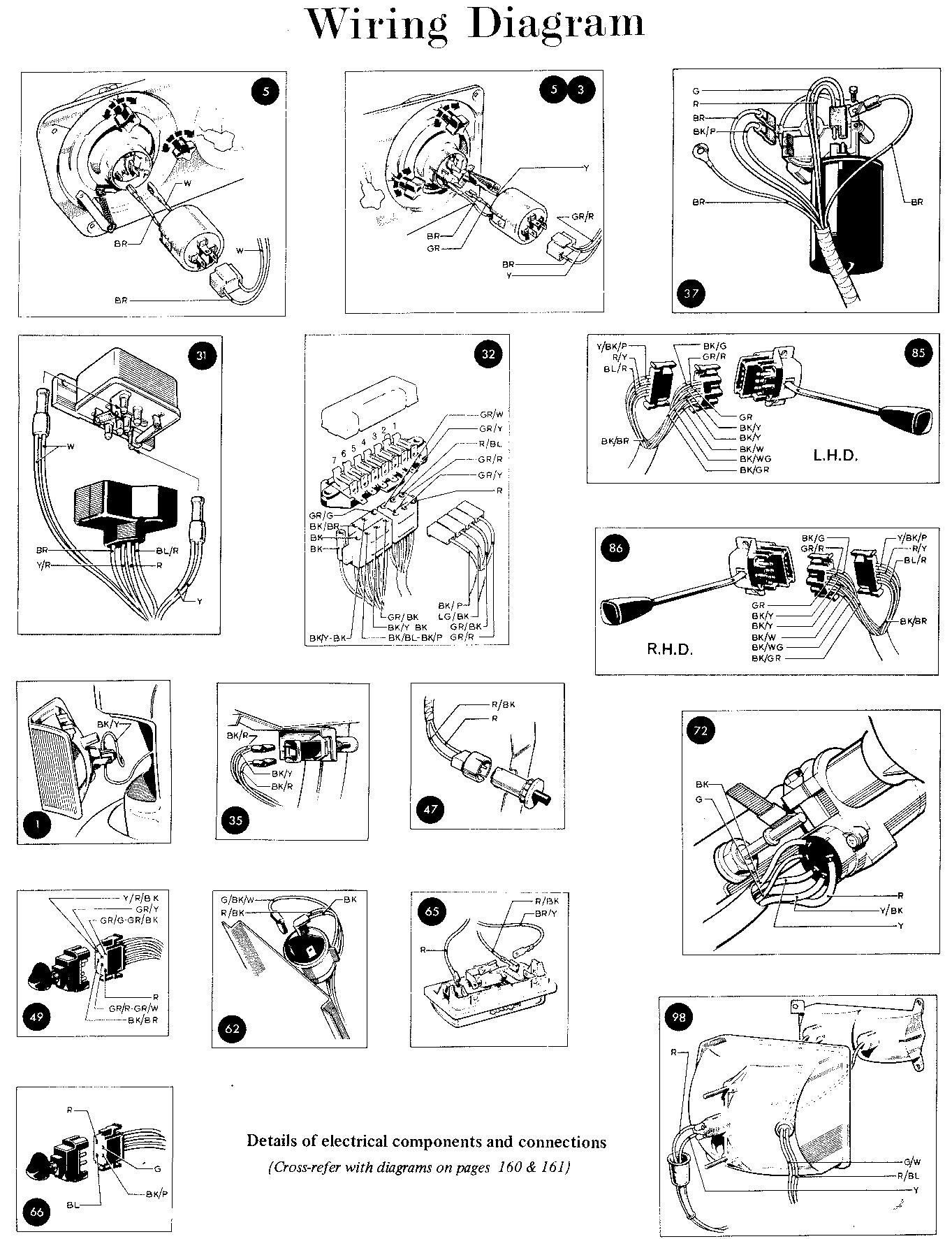

| Detaily zapojení konektorů s barevným označením vodičů |
|
Pojistková skříňka má všechny pojistky na 8 A, které jistí okruh:
| |
| Pramen: Andy Hugh, INTEREUROPE : Workshop manual for Ford Cortina MkIII 1971 | |
|---|---|
